储能变流器PCS是实现电能双向转换的装置，可有效削峰平谷、平衡负荷，是多能源微电网系统中的核心 设备。Cmp冠军提供符合新版国标《储能变流器检测技术规程》GB/T34133-2023多项规定的测试方案，接 下来会为您一一介绍。

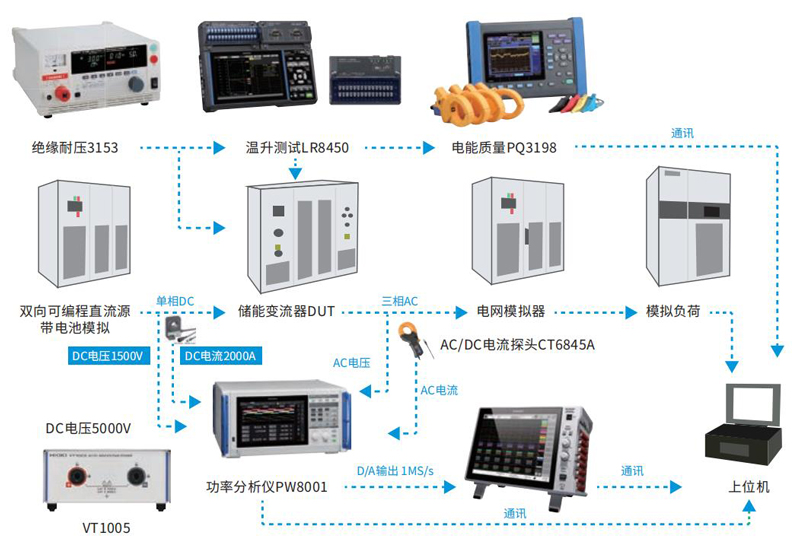

储能变流器整体测试方案

PW系列:功率，效率，功率因数

谐波含有率，不平衡度，直流分量

DC纹波率

AC/DC电流钳：电流

MR6000：故障波形记录

PQ3198：电压波动和闪变

3153：绝缘耐压

ST5540：接触电流

LR8450：温升实验

BT3564：电池簇测试DC 1000V

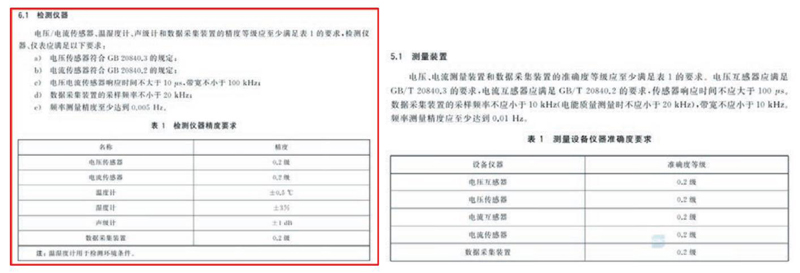

新版国标规定：

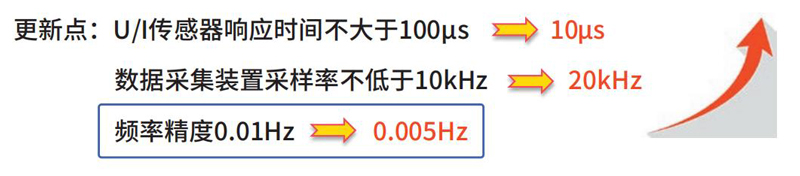

可以看到新国标相对于老国标有以下更新点：

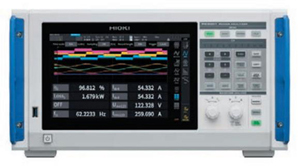

功率分析仪PW8001可以满足这些要求，完成规定部分的测试项目。

产品特点

? 准确评估功率转换效率的高级别测量精度基本精度,±0.03％，DC精度±0.05％，50 kHz精度±0.2％(使用U7005输入单元时)

? 通过优秀的抗干扰性和功率谱分析功能准确捕捉高频功率损耗，采样率18bit，抗干扰性(CMRR)110dB/100kHz(使用U7005输入单元时)

? 使用最高精度测量时，数据能够保持1ms更新

? 采用2种输入单元构建适合的测量系统

? 通过光口实时同步两台主机。最多可测量16ch，对每个ch进行设定分析*BNC同步仅用于获取数据)

? 自动补偿电流传感器的相位特性

? 同时分析4台电机(需选件)

? 将测量数据整合到CAN网络(需选件

? 安全评估高压的直流线路(使用U7001输入单元时)

使用功率分析仪 PW8001搭配 CN056 LVRT分析软件，还可以评估光伏逆变器的LVRT功能。

LVRT分析软件CN056

产品特点

? 使用CN056 LVRT 分析软件，就能评估光伏逆变器的重要功能之一的LVRT功能

? 按照各国标准或公司要求，根据客户的情况自定义设置

? 使用一台设备即可完成光伏逆变器的功能评估及其他综合效率评估

? 可广泛应用于认证测试、性能评估、系统测试等光伏逆变器研究机构或产线

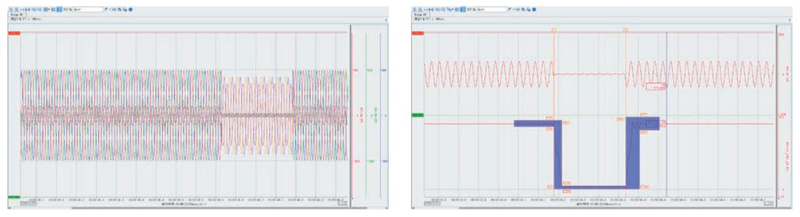

LVRT分析软件界面

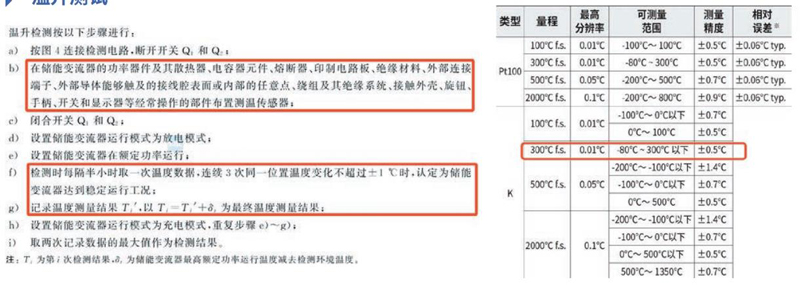

数据采集仪LR8450系列符合标准要求的测量精度。并且，我司提供可用于高压测量的热电偶，适用于高压储 能系统中的测试。

产品特点

? 不带无线的机型，通过增加直连单元，最多可达120ch(LR8450)

? 无线机型，通过增加直连单元、无线单元最多可达330ch(LR8450-01) ?0.01°C高分辨率计量版，新增-80°C~300°C量程，符合国家计量JJF1101-2019环境试验设备温度、湿度参数校准规范(LR8450-HR) ?能以1ms采样率测量压力等各种传感器的输出电压

? 直接连接应变片后能以最快1ms采样率进行测量

? 即使在逆变器等高压高频的附近也能稳定测量，大幅降低了干扰的影响

? 使用无线单元可最大程度地减少信号线的电线长度并防止故障发生。

? 使用配备有无线局域网的数据记录仪，则可以在PC上远程观测数据。

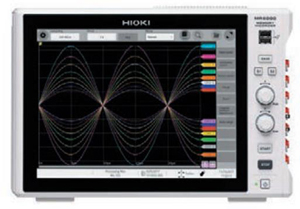

存储记录仪MR6000

产品特点

? 超大触摸屏，随心所欲，直观操作。

? 不仅绝缘测量，同时200MS/s高速测量(使用高速模拟单元U8976时)

? 大幅缩短存储时间，轻松、无压力地进行测试。

? 高速实时保存，一边测量，一边保存。

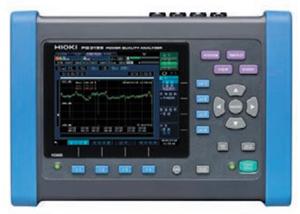

电能质量分析仪PQ3198

产品特点

? 可按照全球标准检查电能质量问题(IEC61000-4-30 ClassA)

? 可连续进行高精度的测量

?  (V：标准电压的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.) 可测量高次谐波成分(Supraharmonics)，电压测量高达80kHz 的宽频带

? 瞬间过电压峰值最大6000V、700kHz

? 最大可测AC 6000A

? 使用(ch1，ch2，ch3)和ch4可进行双系统的功率测量和效率运算

? 可进行变频器的简单测量，基本频率40~70Hz载波频率~20kHz

? 使用附件PQ ONE能够制作简单的报告

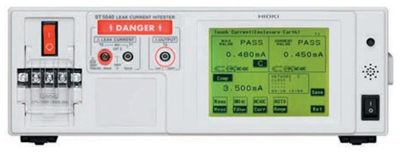

泄漏电流测试仪ST5541

产品特点

? 具备不断电极性切换功能，大幅缩短接触时间

? 额定电流最大20A，适合新标准的产品

? 对话框形式，操作简单的触摸屏

? 带通讯功能和外部I/O，可用于生产线的自动检查

如需了解有关产品的更多信息，请访问日置官网产品页面。或致电我司，预约产品演示或咨询相关应用。
