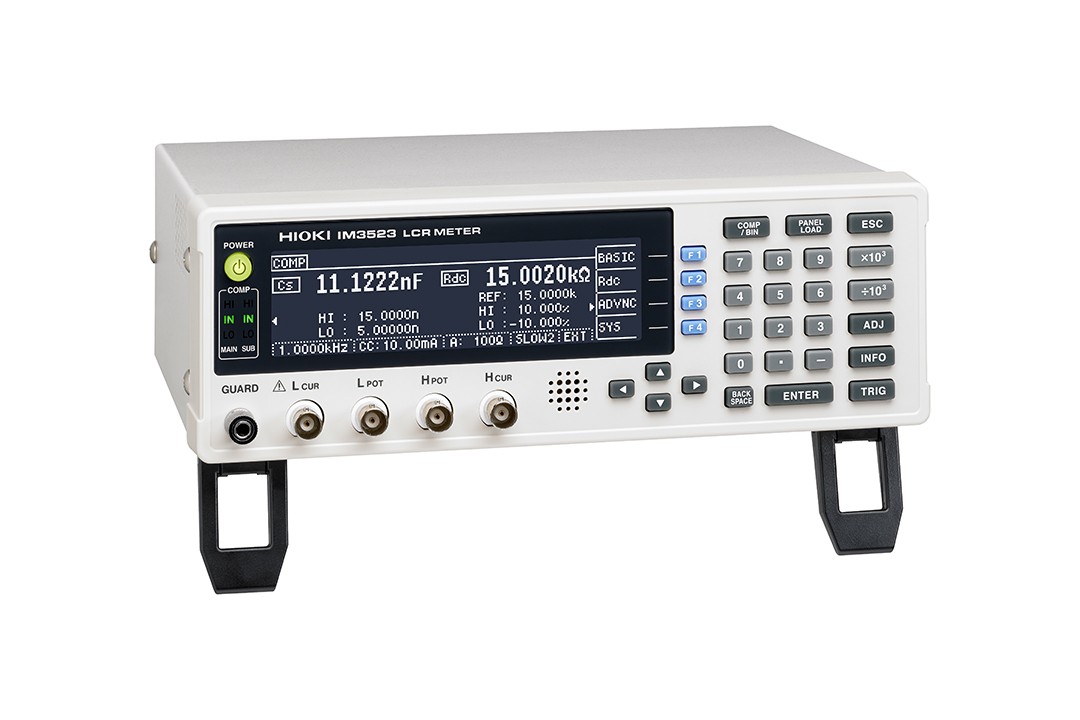

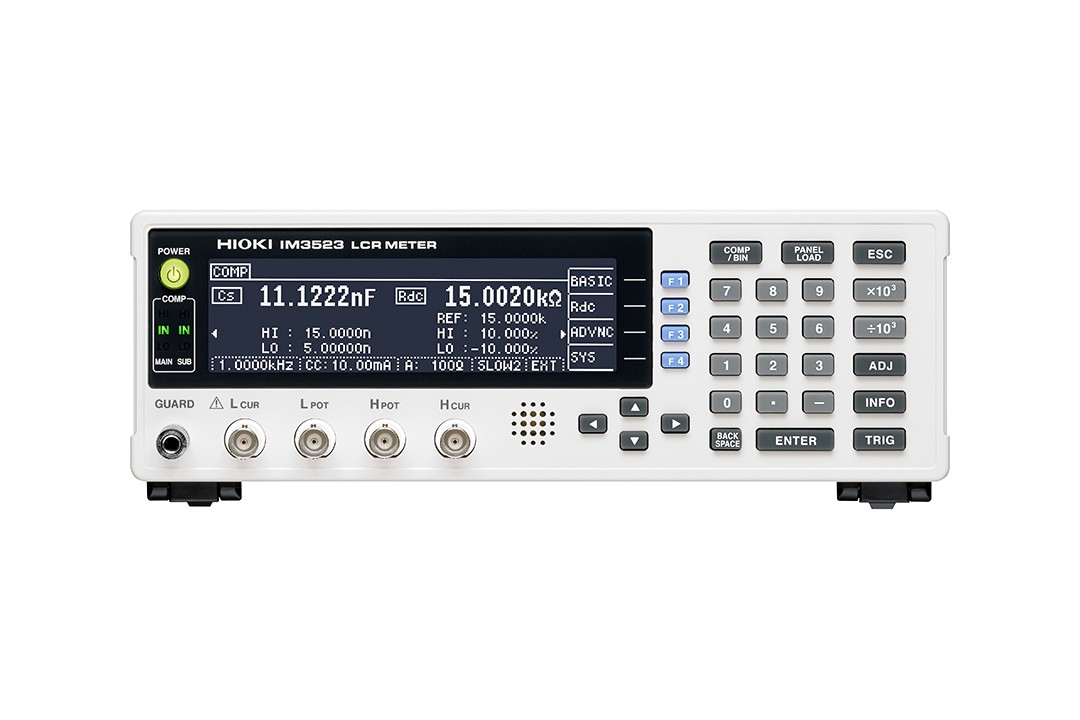

● 基本精度±0.05％，测量范围广(DC,40Hz～200kHz，5mV～5V，10μA～50mA)
● 在比如C-D和ESR这样的混合测量条件下，可以以往产品10倍的速度不间断测试。
● 内置比较器和BIN功能
● 2ms的快速测试时间
本产品不标配测量探头和测试夹具。请结合应用单独选择和购买合适的测量探头和测试夹具。所有探头均带有一个1.5D-2V的同轴电缆。RS-232C接口连接：交互连接可使用交叉电缆。您可使用RS-232C电缆9637，不需要硬件控制器。
-

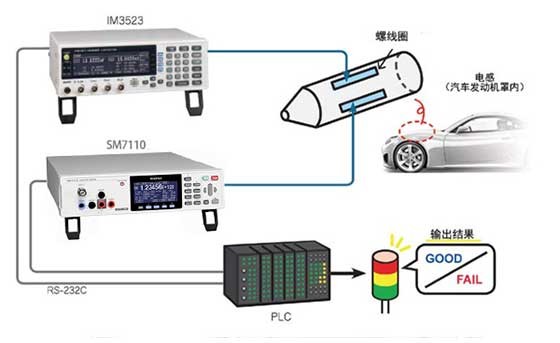

LCR测试仪IM3523测量方法：连续测量不同条件在电容的测量条件中希望以120Hz测量C-D。希望以100kHz测量ESR。这时，使用1台告诉连续测量不同条件。
-
LCR测试仪IM3523测量方法：顺畅的进行生产线的设置更改的面板读取功能为了使用1台LCR测试仪测量多种产品，要求高效率的更改设置。
IM3523的面板保存功能更，最多保存60组测量条件，还能保存128个开路/短路补偿和线长补偿等的补偿值。使用面板功能读取所保存的测量条件。除了手动读取以外，可以使用外部控制端口控制面板编号的读�。虼四芩醵坦怪远觳椴叩氖奔�。 -

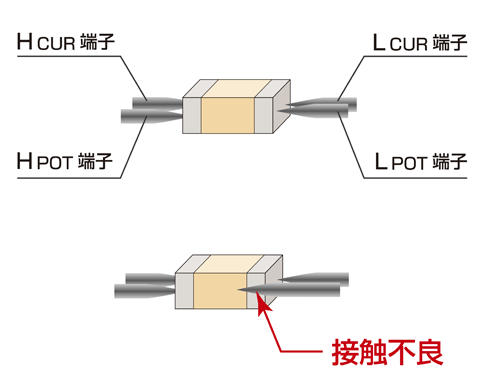

可靠的产线检查：接触检查功能检查4端子测量时样品间的接触不良。
测量LPOT?LCUR间和HPOT?HCUR间的接触电阻，如果在所设置的阈值以上时则显示错误。 -

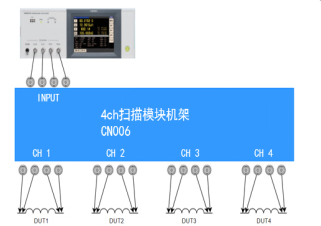

2MHz阻抗的4ch测量方案 -
精度计算软件仅需输入数值即可轻松计算精度。
LCR测试仪精度计算软件请点击
基本参数
| 测量模式 | LCR,连续测试 |
|---|---|
| 测量参数 | Z,Y,θ,Rs(ESR),Rp,DCR(DC电阻),X,G,B,Cs,Cp,Ls,Lp,D(tanδ),Q |
| 测量量程 | 100mΩ～100MΩ,10个量程(所有参数根据Z定义) |
| 可显示量程 | Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ± (0.000000 [单位]* ～9.99999G [单位])(*为最高分辩率时的显示位数） 只有 Z和Y显示真有效值 θ: ± (0.000°～999.999°), D: ± (0.00000～9.99999) Q: ± (0.00～99999.9), Δ%: ± (0.0000%～999.999%) |
| 基本精度 | Z : ±0.05%rdg. θ: ±0.03° |
| 测量频率 | 40Hz ～200kHz (1mHz ～10Hz) |
| 测量信号电平 | 正常模式 V模式，CV模式: 5mV～5Vrms,1mVrms CC模式: 10μA～50mArms,10μArms |
| 输出阻抗 | 正常模式：100Ω |
| 显示 | 单色LCD |
| 测量时间 | 2ms(1kHz,FAST,代表值) |
| 功能 | 比较器，分类测量(BIN功能)，面板读取/保存、存储功能 |

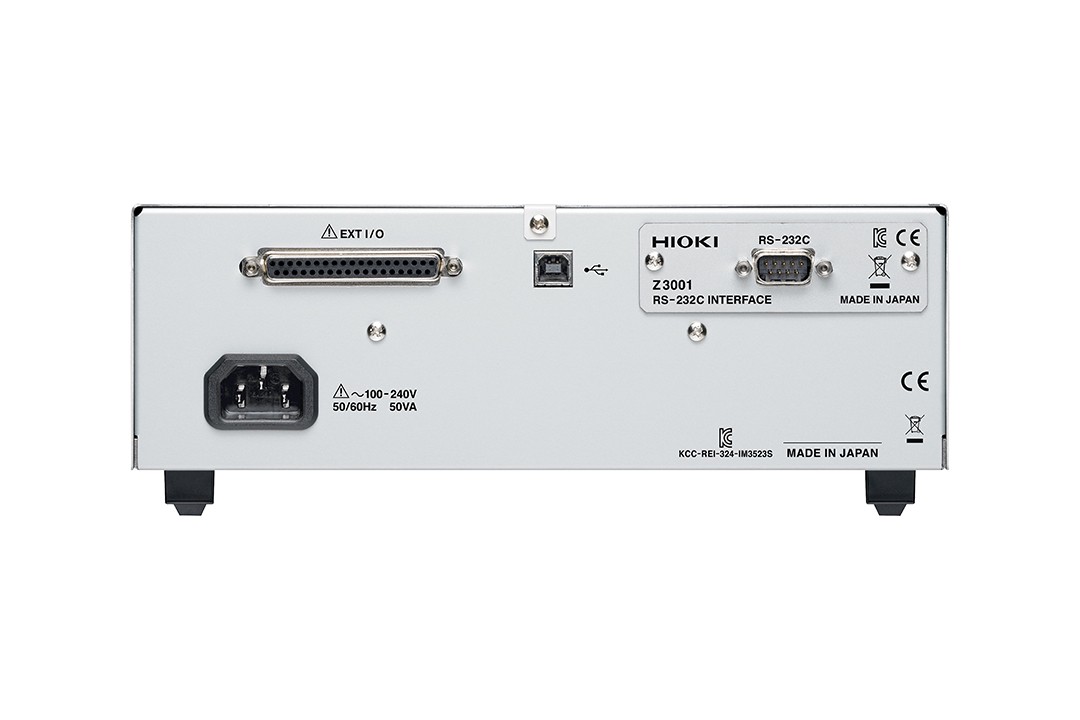

| 接口 | EXT I/O(处理器)，USB通信(高速) 选件：RS-232C,GP-IB,LAN任选一 |
| 电源 | 100～240V AC，50/60Hz，最大50VA |
| 尺寸及重量 | 260mm W×88mm H×203mm D, 2.4kg |
| 附件 | 电源线×1，使用说明书×1，CD-R(包括PC指令和样本软件)×1 |
偏置单元
PC通讯
探头和测试治具
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
3511-50，IM3523, IM3533, IM3533-01，IM3536，iM3570,IM3590
LCR测试仪
3511-50/IM3523/IM3533/IM3533-01/IM3536/IM3570/IM3590的通讯控制、精度计算、测量范围计算、画面获取、设置的保存和读取
826.53 KB
IM3523, IM3533, IM3533-01
LCR测试仪
IM3590，IM3570，IM3523，IM3533，IM3533-01，IM3536，IM7580的通讯指令说明，USB驱动，应用软件
54.47 MB
 |
| LCR测试仪IM3523版本升级 |
|
| 版本升级应由熟悉IM3523的功能和操作且有资格的技术人员来操作。 如果不确定操作流程，请联系当地HIOKI分支机构寻求帮助。 |
|
| 1. | IM3523的软件 | |
| 最新硬件版本如下。如果您还在使用旧版本，强烈建议您使用升级的A版本。 | ||
| ?硬件版本: V1.15 | ||

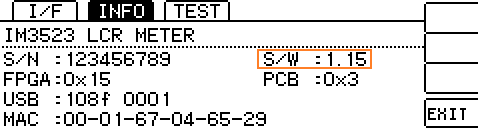

| 2. | 如何检查版本编号 | |
| ||
IM3523
| ||
| ||
如果IM3523版本为 V1.15，则无需升级仪器。
| ||
LCR测试仪IM3523版本升级
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买的代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 版本升级中请不要切断主机电源。而且请不要拔出PC卡。若切断电源可能造成仪器损坏而需要送修。
? 使用说明书请使用最新版。
? 版本升级需要使用U盘。
? 请确认了以上内容之后再进下载升级软件。
? 软件的下载文件为ZIP格式。解压后的软件请先保存至U盘中，再按照"版本升级方法"进行版本升级。
? 关于版本升级的步骤请下载"版本升级方法"。
? "版本升级方法"中写明了软件下载到主机版本升级的所有步骤。
【注意】
? 在Windows8、Windows8.1、Windows10的环境下进行版本升级时，在使用USB连接线连接主机和PC状态下，请务必进行以下操作：
? 先打开主机电源，再打开PC电源。
