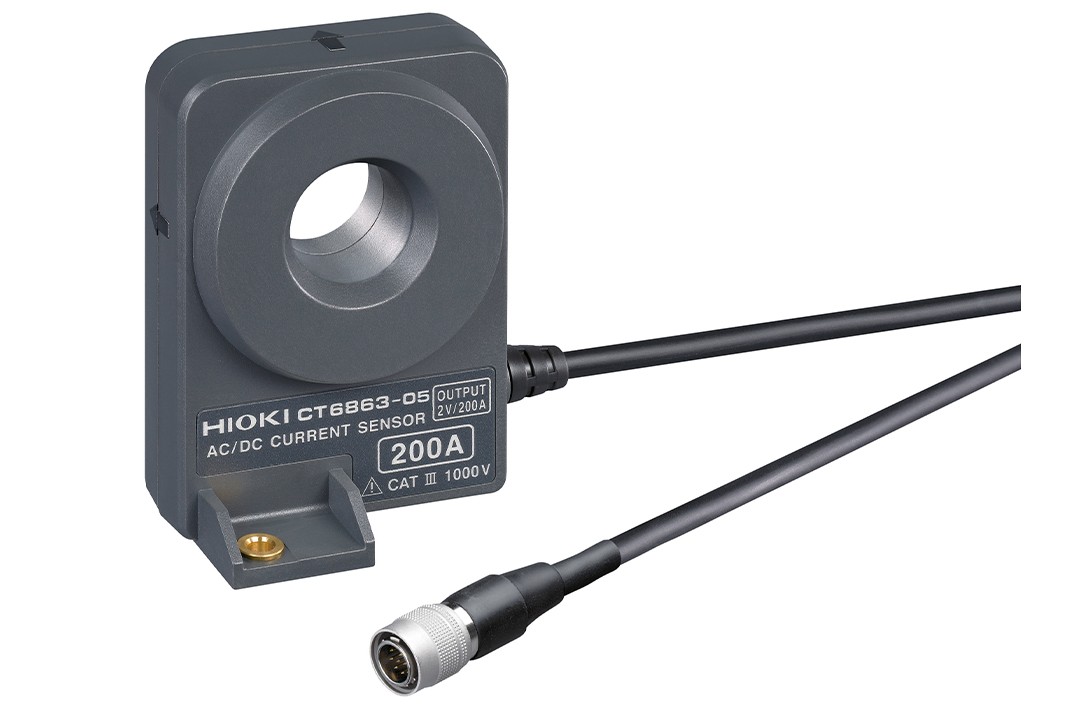

AC/DC电流传感器?CT6863-05
返回上一页频率特性：DC?500kHz(位相?300 kHz)
额定电流：AC/DC 200A
可测导体直径：φ24mm
振幅：DC-500kHz
相位：DC-300kHz
额定值200A
2V/200 A输出
钳口直径24mm
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 解决方案
- 常见问题
● 超高精度，±0.06% 振幅精度，±0.2 度相位精度
● 应用于电动和混合动力车领域
● 使用温度范围?30℃?85℃，适用于汽车方面的测量
● 应用于太阳能发电，电池充放电测量和逆变器次级电路测量
● 使用示波器/存储记录仪可观测波形（搭配传感器单元）
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
基本参数
| CT6862 | CT6863 | |
|---|---|---|
| 额定电流 | 50 A AC/DC | 200 A AC/DC |
| 最大允许输入 | 100 A 连续 (需要降低频率或温度) | 400 A 连续 (需要降低频率或温度) |
| 频率特性 | 振幅: DC ~ 1 MHz 相位: DC ~ 300 kHz | 振幅: DC ~ 500 kHz 相位: DC ~ 300 kHz |
| 振幅和相位精度 | DC ±0.05 % rdg. ±0.01 % f.s. (相位: 无限制) 16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位: ±0.2 deg) 规定至1 MHz | DC ±0.05 % rdg. ±0.01 % f.s. (相位: 无限制) 16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位: ±0.2 deg) 规定至500 kHz |
| 功率消耗 | 5 VA max. (电源供应为50 A/55 Hz, ±12 V ) | 6 VA max. (电源供应为 50 A/55 Hz, ±12 V ) |
| 输出电压率 | 2 V/额定电流量程 (电压输出使用传感器单元9555-10，使用带 1 Mohm 以上输出电阻的设备) | |
| 对地最大额定电压 | AC/DC 1000 V (50/60 Hz, CAT III ) | AC/DC 1000 V (50/60 Hz, CAT III ) |
| 钳口直径 | φ 24 mm (0.94 in) | φ 24 mm (0.94 in) |
| 操作温湿度 | -30°C ~ +85°C (86°F ~ 185°F), 80% rh 或以下 (不凝结) | |
| 电源供应 | DC ±11 V ~ ±15 V (由传感器单元供电，AC 100 ~ 240 V) | |
| 体积及重量 | 70W× 100H× 53D mm，线长: 3 m， 340 g | 70W × 100H× 53Dmm,，线长: 3 m ，350 g |
| 附件 | 标识带× 6，操作手册× 1 | |
可搭配使用的产品
| 适用产品/单元 | CT6863 | CT6863-05 |
|---|---|---|
| PW6001，PW3390 | △（需要CT9900） | ○ |
| 3390 | ○ | △（需要CT9901） |
| 3193系列 | ○ | △（需要CT9901） |
| 8971 | △（需要9318） | △（需要9318，CT9901） |
| 8940 | △（需要9318，9705） | △（需要9318，9705，CT9901） |
3CH电流单元U8977 | △（需要CT9900） | ○ |
选件D
※用于连接F/V单元8940，电流单元8971。
选件C
※最多可连接2根CT9902。
选件B
※最多可连接2根CT9903，不能和9279/78/77搭配使用。
选件A
