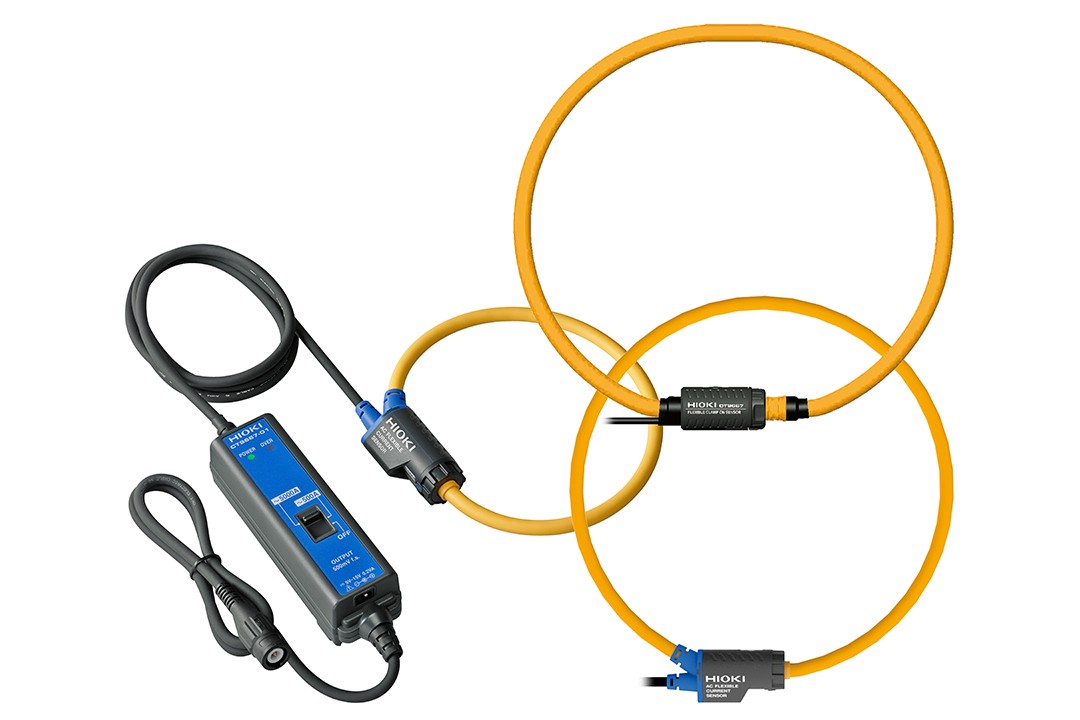

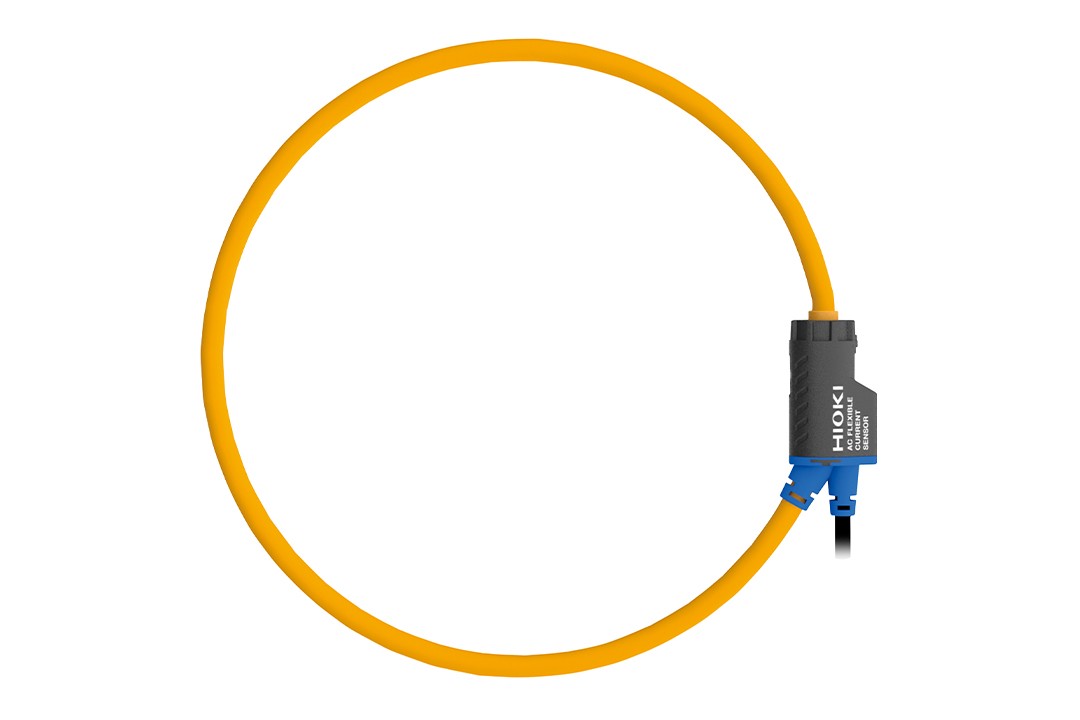

● 能够在狭窄间隙或者密集排线中使用的纤细型
● 适用于密集型排线的钳口形状
● 最大5000A的大电流测量
● 10Hz~20kHz，宽带宽
● 可根据用途选择3种不同的可测导体直径
● 能和钳形功率计/存储记录仪组合使用
※还可以在使用电能质量分析仪、功率计、电压输入的记录仪等时作为电流输入用的传感器来使用。
基本参数
| CT9667-01 | CT9667-02 | CT9667-03 | |
|---|---|---|---|
| 额定输入电流 | AC 5000A/AC 500A | ||
| 最大允许输入 | 10000A 连续（45~66Hz，根据频率递减） | ||
| 频带 | 10Hz~20kHz（±3dB以内） | ||
| 振幅/相位精度 | ±2 % rdg. ±0.3 % f.s. (45～66 Hz, 柔性环中部) ±1° 以下 (45～66 Hz) | ||
| 输出电压率 | 5000 A量程:AC 500 mV/f.s. (AC 0.1 mV/A) 500 A量程:AC 500 mV/f.s. (AC 1 mV/A) | ||
| 对地最大额定电压 | AC 1000V(CAT III), AC 600 V (CAT IV) | ||

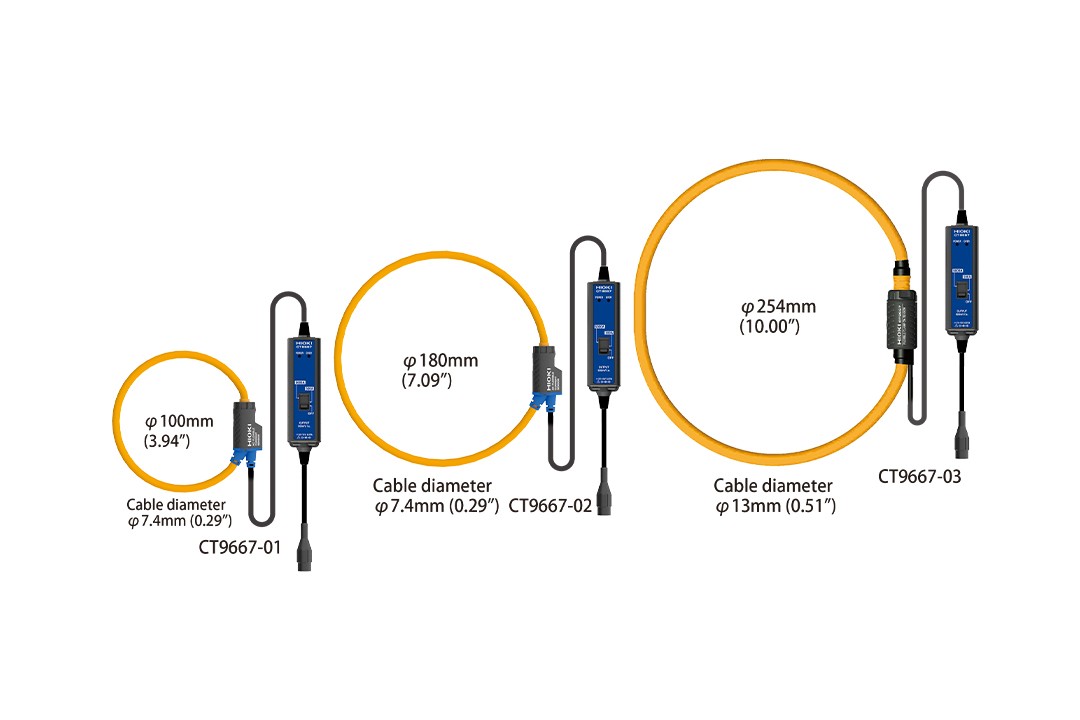

| 可测导体直径 | φ 100 mm以下 | φ 180 mm以下 | φ 254 mm以下 |
| 使用温度范围 | -25℃～65℃ | -25℃～65℃ | -10℃～50℃ |
| 电源 | 5号碱性电池（LR6）×2, 连续使用时间: 7天 (额定功率35 mVA) 或AC适配器9445-02 (额定功率0.2 VA) 或外部DC电源 DC 5～15 V (额定功率0.2 VA) | ||
| 防尘防水 | 仅限柔性环部分IP54 | ||
| 体积及重量 | 柔性环线缆直径φ 7.4 mm, 线长: 柔性环-电路盒之间 2 m, 输出线: 1 m, 电路盒: 35W × 120.5H × 34D mm, 280 g | 柔性环线缆直径φ 13 mm, 线长: 柔性环-电路盒之间2 m, 输出线: 1 m, 电路盒: 35W × 120.5H × 34Dmm, 470 g | |
| 附件 | 5号碱性电池（LR6）×2,使用说明书 ×1 | ||
