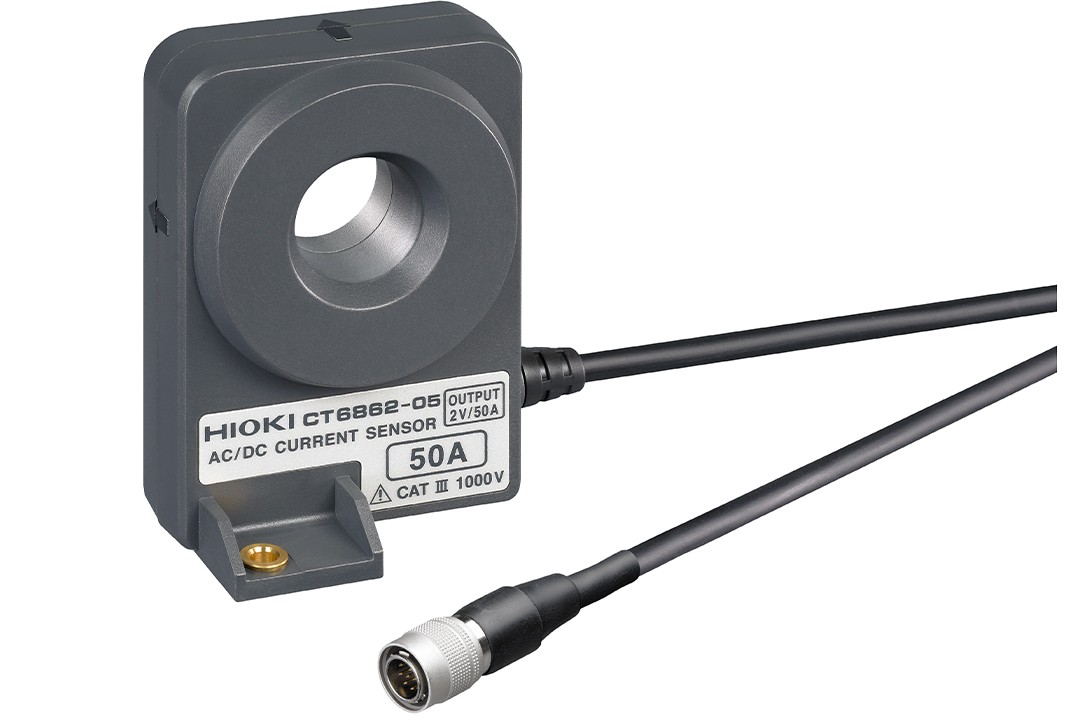

AC/DC电流传感器?CT6862-05
返回上一页频率特性：DC?1MHz(位相?300 kHz)
额定电流：AC/DC 50A
可测导体直径：φ24mm
振幅：DC-1MHz
相位：DC-300kHz
额定值50A
2V/50 A输出
钳口直径24mm
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 解决方案
- 常见问题
● 超高精度，±0.06% 振幅精度，±0.2 度相位精度
● 宽频带 DC ~ 1 MHz，良好的频率特性
● 应用于电动和混合动力车领域
● 使用温度范围?30℃?85℃，适用于汽车方面的测量
● 应用于太阳能发电，电池充放电测量和逆变器次级电路测量
● 使用示波器/存储记录仪可观测波形（搭配传感器单元）
※请使用1MΩ以上的高输入阻抗的测量仪器主机。
基本参数（精度保证期：1年）
| 额定电流 | AC/DC 50 A |
|---|---|
| 最大允许输入 | 100 A rms(在降额范围内) |
| 频率特性 | 振幅: DC ~ 1 MHz 相位: DC ~ 300 kHz |
| 振幅和相位精度 | DC (±0.05% rdg. ±0.01% f.s. ,相位: 无限制) 16 Hz ≤ f ≤ 400 Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°) 规定至1 MHz |
| 功率消耗 | 5 VA max. (电源供应为50 A/55 Hz, ±12 V ) |
| 输出电压率 | 2 V/额定电流量程※本仪器的输出为是通过传感器单元输出的AC+DC电压。 |
| 对地最大额定电压 | AC/DC 1000 V (50/60 Hz, CAT III ) |
| 钳口直径 | φ 24 mm以下 |
| 操作温湿度 | -30°C? +85°C, 80% rh以下 (不凝结) |
| 电源供应 | 经由功率分析仪PW8001、PW6001、PW3390、传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供给 |
| 体积及重量 | 70W× 100H× 53D mm，线长: 3 m， 340 g |
| 附件 | 标识带× 6，说明书× 1 |
可搭配使用的产品
| 适用产品/单元 | CT6862 | CT6862-05 |
|---|---|---|
| PW6001，PW3390 | △（需要CT9900） | ○ |
| 3390 | ○ | △（需要CT9901） |
| 3193系列 | ○ | △（需要CT9901） |
| 8971 | △（需要9318） | △（需要9318，CT9901） |
| 8940 | × | × |
3CH电流单元U8977 | △（需要CT9900） | ○ |
选件D
※用于连接F/V单元8940，电流单元8971。
选件C
※最多可连接2根CT9902。
选件B
※最多可连接2根CT9903，不能和9279/78/77搭配使用。
选件A
