?100 mV f.s.的高灵敏度量程，可有效对应传感器输出等测量

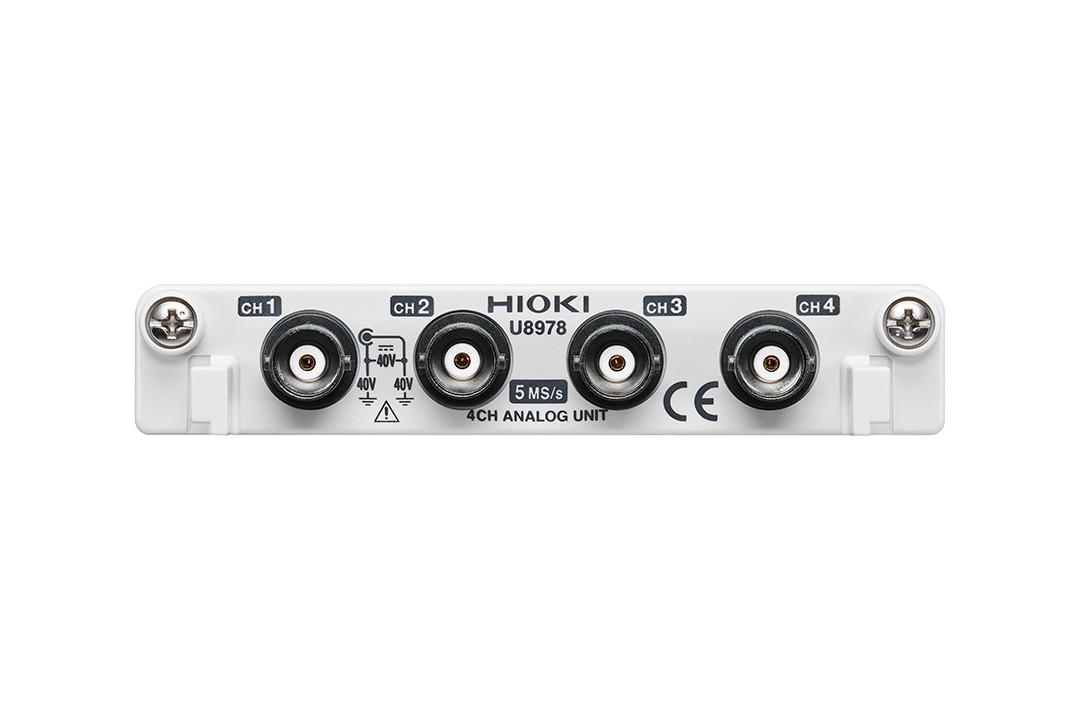

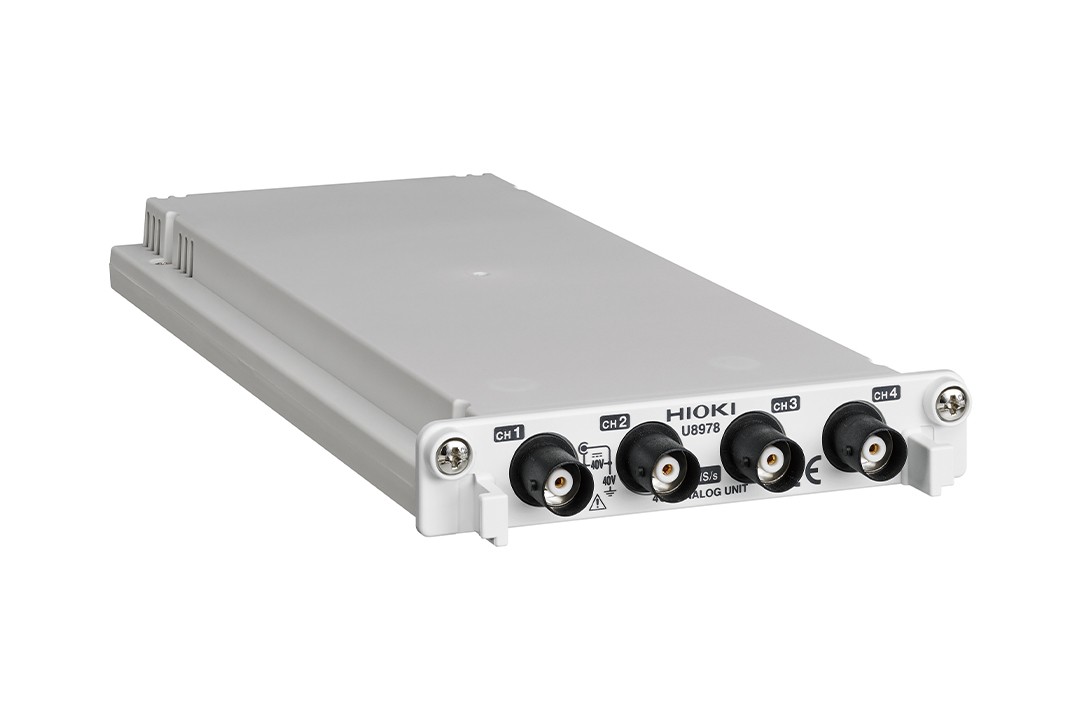

?绝缘4通道输入
?接地最大额定电压：直接输入时 AC 30 V, DC 60 V、10:1 探头9665配套时AC, DC 300 V（CAT II）
?5MS/s的高速采样率，准确捕捉高速现象
?16bit A/D的高分辨率测量
?MR6000, MR6000-01 (Ver. 2.10以后), MR8740T (Ver. 2.00以后), MR8847A (Ver. 2.00以后) 专用
-

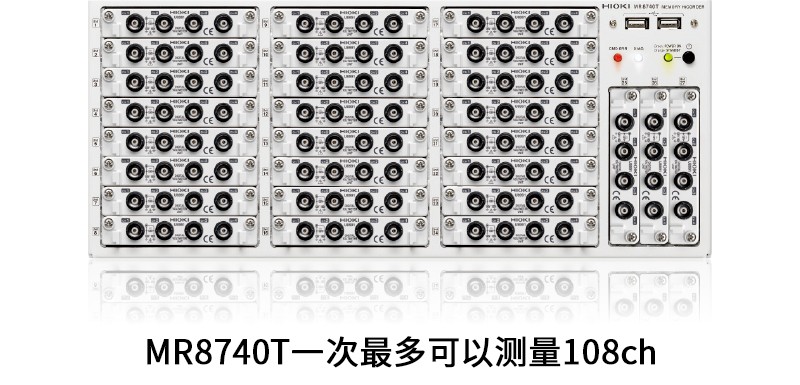

通过高分辨率，一次就能测量多通道MR6000一次最多可测量 32 通道、MR8740T一次最多可测量 108通道。4 通道 输入以及 100 mV f.s.的高灵敏度，可对应各传感器输出的多通道测量。可有效对应汽车电装控制系统开发的各种大小电流测量。与CT6111配套使用，可对应1 mA~ 50 A的电流测量。
-

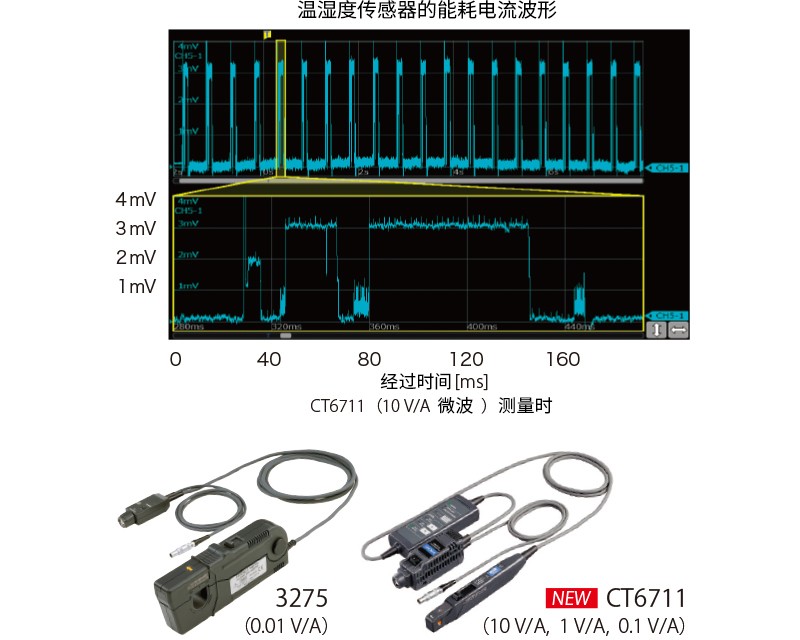

高零敏度?宽频带电流探头观测微小电流通过100μA的分辨率来解析低功耗电子元器件的微小电流波形。实现高分辨率·长时间记录元器件能耗电流波形。
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 测量功能 | 通道数：4通道电压测量 |
|---|---|
| 输入端子 | 绝缘BNC端子（输入电阻1MΩ，输入电容30pF） 对地最大额定电压：直接输入时为AC 30 V, DC 60 V, 和9665组合时为AC, DC 300 V (CAT II)（输入和主机置之间绝缘，在输入通道和外壳之间、各输入通道之间外加不会损坏的上限电压） |
| 测量量程 | 100, 200, 400 mV f.s. 1, 2, 4, 10, 20, 40 V f.s., 9档量程 低通滤波: 5/500/5 k/200 kHz |
| 测量分辨率 | 测量量程的1/32000 (使用16 bit A/D) |
| 最高采样速度 | 5 MS/s (4通道同时采样) |
| 测量精度 | ±0.3% f.s. (滤波5 Hz, 含零位精度) |
| 频率特性 | DC?2 MHz -3dB |
| 输入耦合 | DC/GND |
| 最大输入电压 | DC 40 V (直接输入时), DC 400 V（使用9665时） |
| 体积及重量 | 106W × 19.8H × 196.5D mm, 250 g |
| 附件 | 无 |
