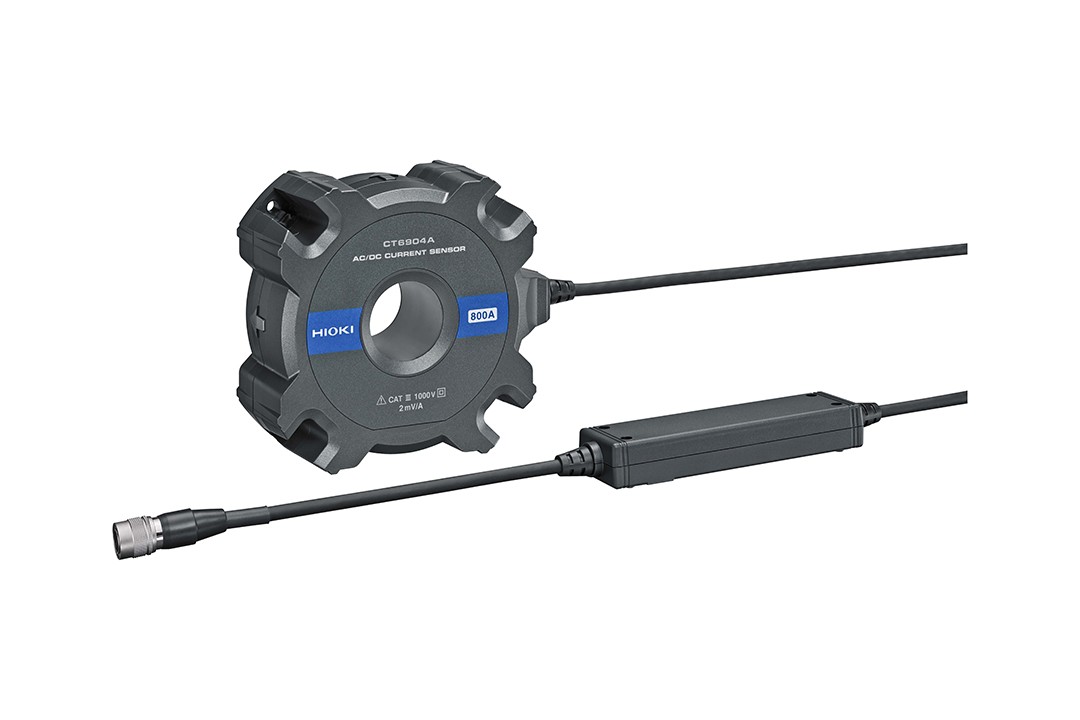

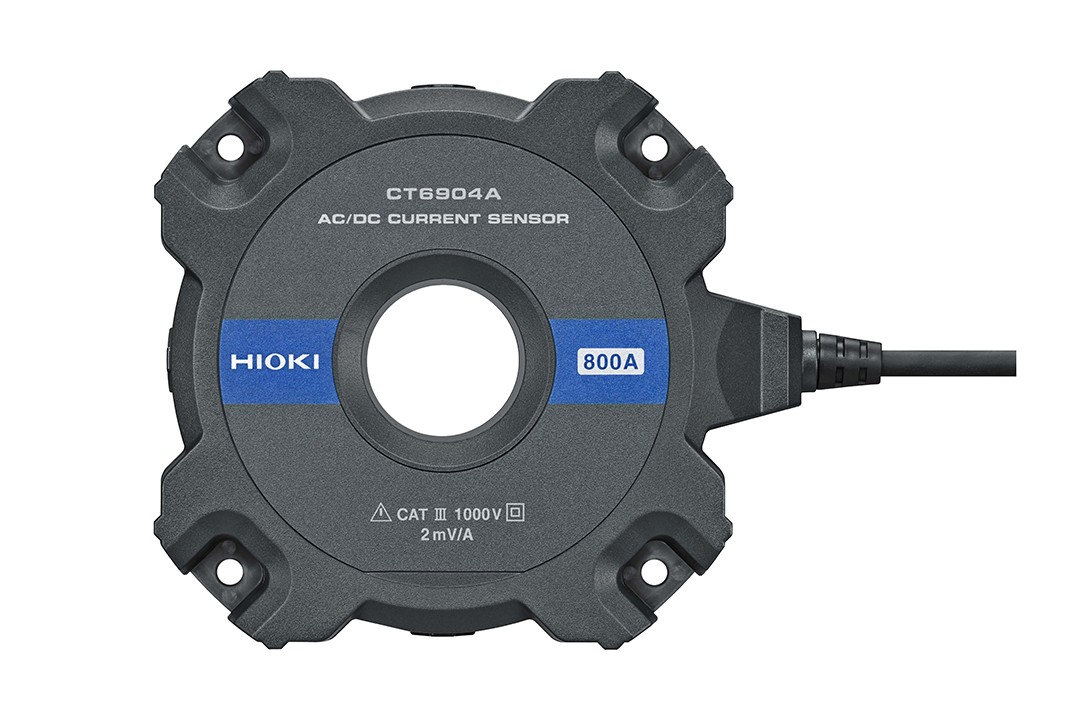

AC/DC电流传感器CT6904A-2, CT6904A-3
返回上一页带宽：DC?4MHz(位相?1 MHz)
额定电流：AC/DC 800A
可测导体直径：φ32mm
CT6904A-2，CT6904A-3，兼顾高级别的测量频带和高精度
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 常见问题
?超高精度(振幅)：[DC]±0.039 %、[50 Hz/60 Hz]±0.034 %、超高精度(相位)：[50 Hz/60 Hz]±0.08°
?800A额定大电流测量
?DC?4MHz (CT6904A-2)宽频带
?CMRR (共模抑制比) 120dB (100kHz)
?与PW8001的组合功率精度 ±0.072%（使用U7005时）
产品特点名称
CAT III 1000V
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
-

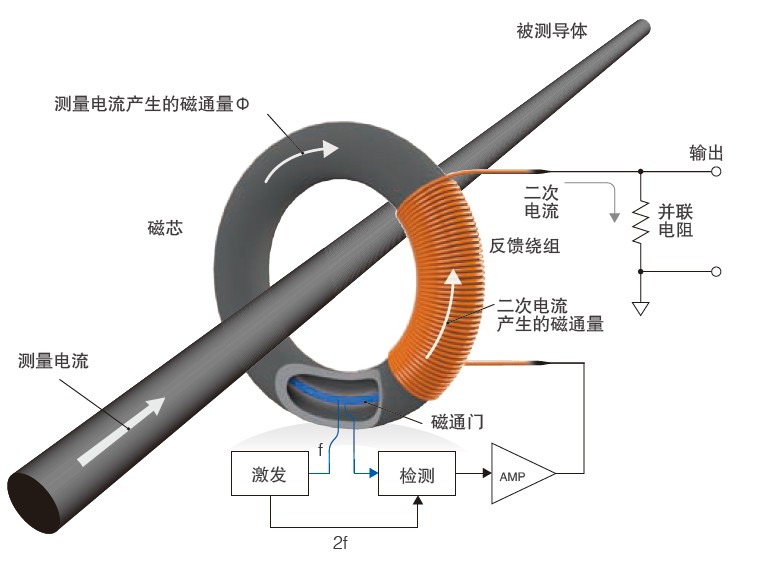

支持电流测量发展的技术高精度传感器采用“零磁通法”（磁通门检测型）作为测量方式。
高频电流用绕组（CT法）检测，直流和低频电流用“磁通门”检测。
磁通门检测型
具备优秀的线性特性，无论是低电流还是大电流都可高精度测量。
用于直流检测的磁通门元件，由于其工作原理，在很宽泛的温度范围内偏移却极�。虼司哂懈呔群土己玫奈露任榷ㄐ�。
非常适合功率分析仪和功率计等讲究精度的测量。适用于测量逆变器效率、逆变器输出功率、电抗器或变压器损耗，以及长时间的直流测量。 -

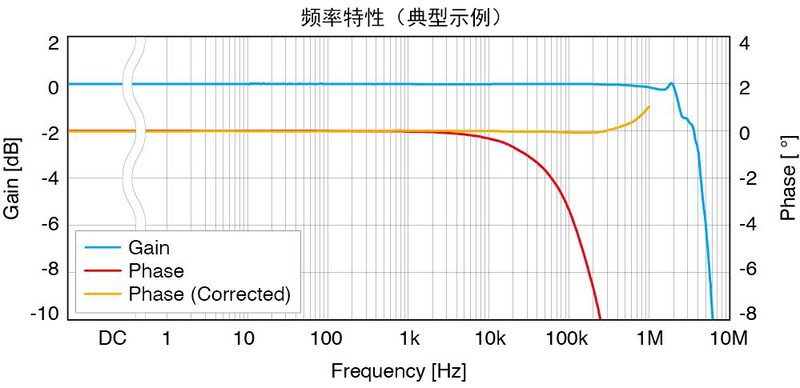

宽频带额定800 A的闭口型传感器具备高级别的频带DC ～ 4 MHz (CT6904A-3: DC ～ 2MHz)。与与功率分析仪PW8001组合，能够准确的测量高频·低功率因数的功率。
电流传感器的自动相位补偿功能
为准确测量高频且低功率因数的功率，相位误差的补偿至关重要。
PW8001能够自动获取电流传感器的相位补偿，以0.001°的分辨率进行补偿。可以毫不费力的发挥电流传感器的性能。 -

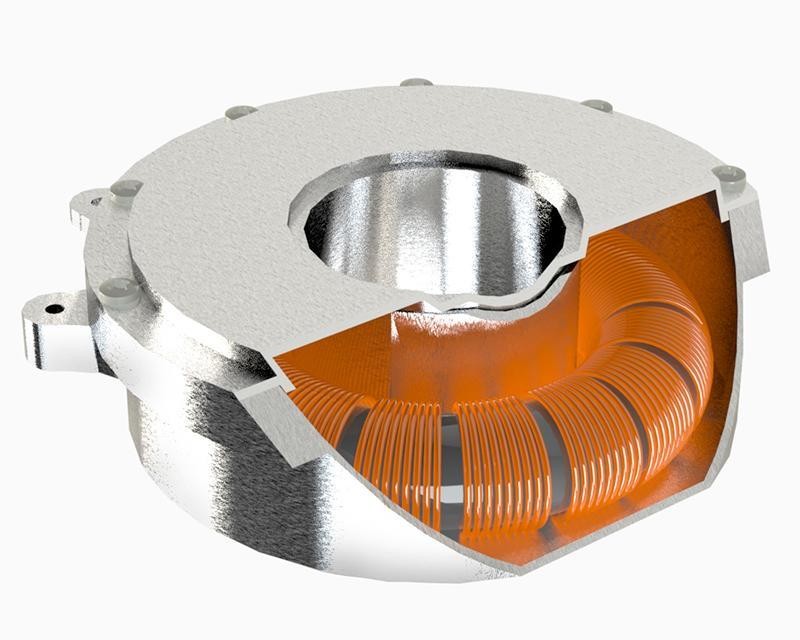

抗干扰性强使用独立固定盾构将相对配置分割线圈完全屏蔽，做到宽频带化和超强的抗干扰两者兼备。能够不受环境电压的影响进行准确的测量。
-
功率分析仪PW8001可自动识别电流传感器的信息电流传感器搭载了存储器（I2C-EEPROM）。
若将电流传感器连接到功率分析仪PW8001上，则主机端会自动识别其相位补偿数据、额定电流、传感器型号以及序列号。
以往，相位补偿值需要手动输入。
如今，电流传感器的信息可被自动识别，不会发生忘记设置或是输入错误的问题，从而能够做到更准确的功率运算。
基本参数（精度保证时间1年，调整后精度保证时间1年）
额定电流 | AC/DC 800A |
|---|---|
最大输入电流 | 在降额范围内, 最大到±1200 A peak（设计值, 40℃以下且20 ms以内） |
频率特性 | 振幅: DC?4 MHz（CT6904A-3: 2 MHz) 相位：DC?1 MHz |
线性 | ±12.5 ppm Typical |
| 偏移电压 | ±10 ppm Typical (23℃, 无输入) |
| 基本精度 | DC (±0.030% rdg. ±0.009% f.s. ,无相位规定) |
| 输出电压率 | 2 mV/A ※本仪器的输出为经由传感器单元输出的AC+DC电压 |
| 对地最大额定电压 | 1000 V CAT III |
可测导体直径 | φ 32 mm以下 |
| 使用温湿度范围 | -10°C? +50°C, 80% rh以下 (无结露) |
| 电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557供电 |
| 最大额定功率 | 7 VA以下 (测量800 A/55 Hz, 电源为±12 V时) |
| 体积及重量 | 139 W × 120 H × 52 Dmm, CT6904A-2: 1.15 kg, 线长3 m, CT6904A-3: 1.45 kg, 线长 10 m |
| 附件 | 使用说明书 ×1, 携带包 ×1, 彩色标签(用于识别通道) ×1, 使用注意事项 ×1 |
