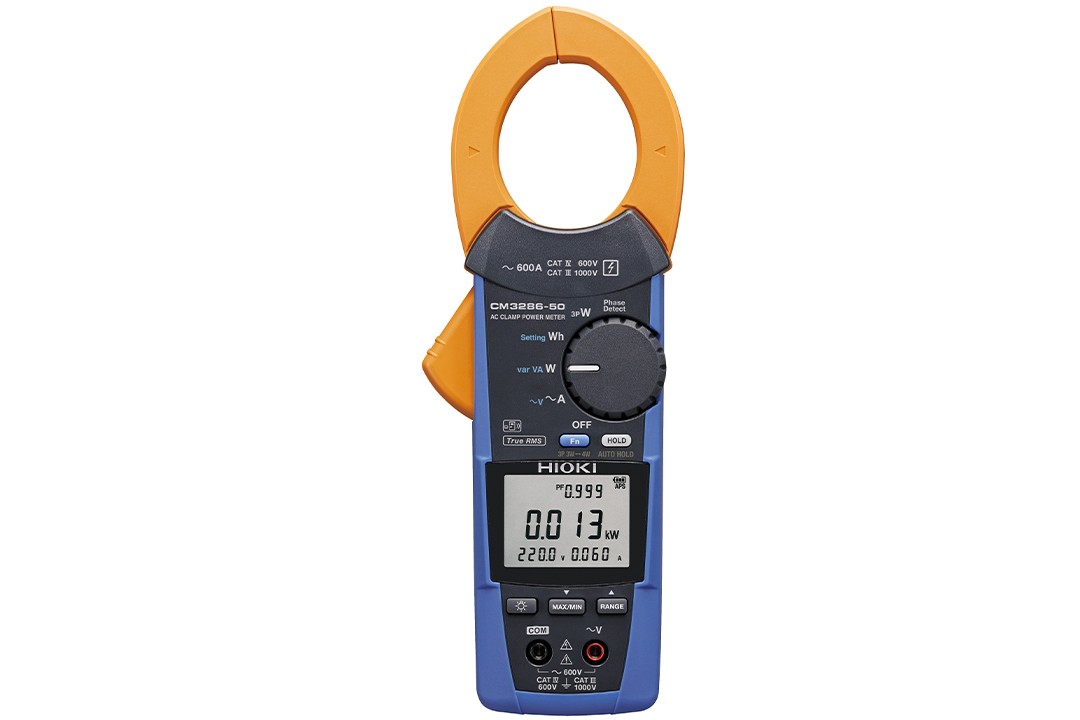

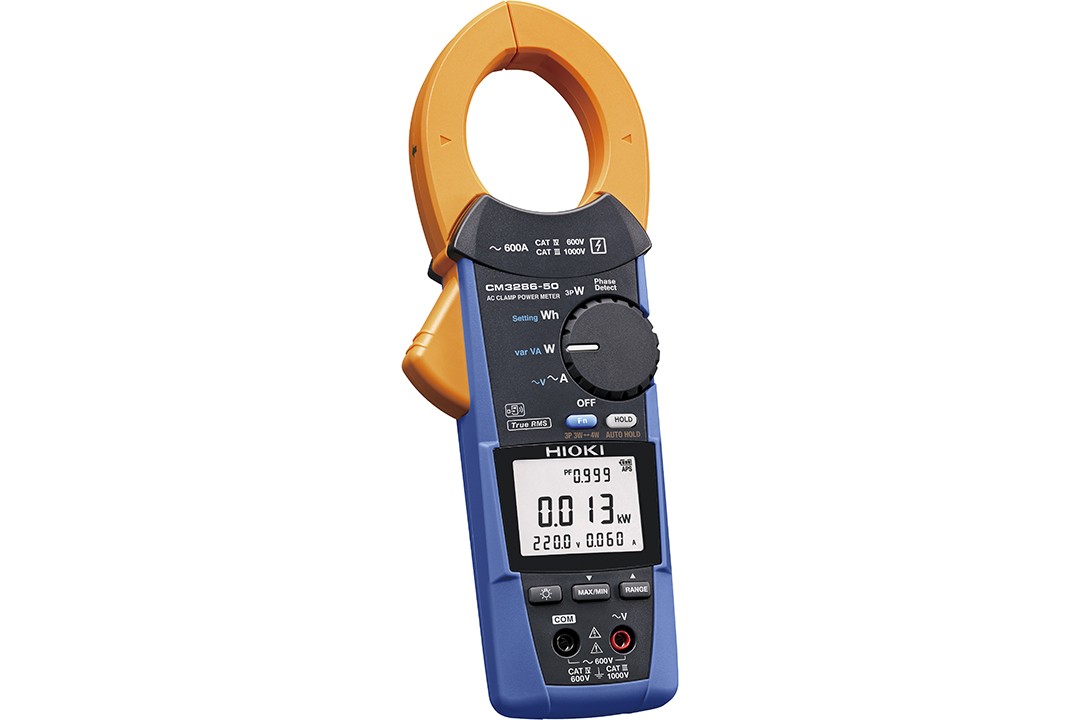

AC钳形功率计CM3286-50

快速检查电流、电压、功率和功率因数

询价预约

概要
规格
选件
相关下载
常见问题

?同时显示4个参数
?可测功率5W、电流60mA的功率计；可以60mA的低电流从5W最高测量到360kW功率
?除了电流、电压、功率之外，还可以测量简单的累积电能和相序
?支持快速测量的操作系统
?通过保持数据即可将测量值传输至智能手机中，并快速记录数据
?GENNECT Cross可以进行第1次~第30次的高次谐波分析（安装无线适配器Z3210时）

产品特点名称

CAT IV 600，CATIII 1000V

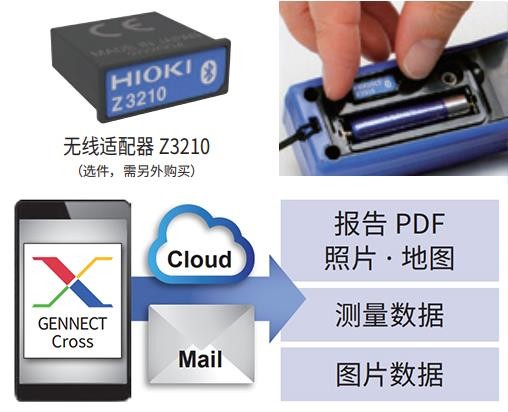

支持无线。无线通讯功能更方便！

支持无线适配器Z3210（选件）。
传输测量值至智能手机或平板设备中，能使用现场照片和图纸快速创建报告。
提高工作效率！通过数字管理（Excel?直接输入功能）减少测量工作量

能将测量数据直接传输至使用Excel?制作的表格中，有助于提高测量现场的工作效率。
※通过无线适配器Z3210使用Bluetooth?通讯。
传输至专用免费软件 GENNECT Cross

GENNECT Cross是日置测量仪器专用的免费应用程序，可进行测量结果的确认、管理、及其报告的制作。也可在终端将测试结果传输到测量现场的照片或工程图纸上、输入手写笔记等，在现场就能流畅得进行数据管理。
※通过无线适配器Z3210使用Bluetooth?通讯。
点击此处了解 GENNECT Cross 的详细信息
智能手机APP GENNECT Cross支持的测量仪器

GENNECT Cross是一款适用于iOS和Android的免费应用程序。测量仪器可通过蓝牙通讯连接智能手机和平板电脑，并拥有丰富的有助于现场测量的新功能。特设网站提供有关GENNECT Cross的更多信息，包括功能，应用案例和技术信息。
测量范围广的手持式钳形功率计

测量范围广，适用于工厂到家用场合。

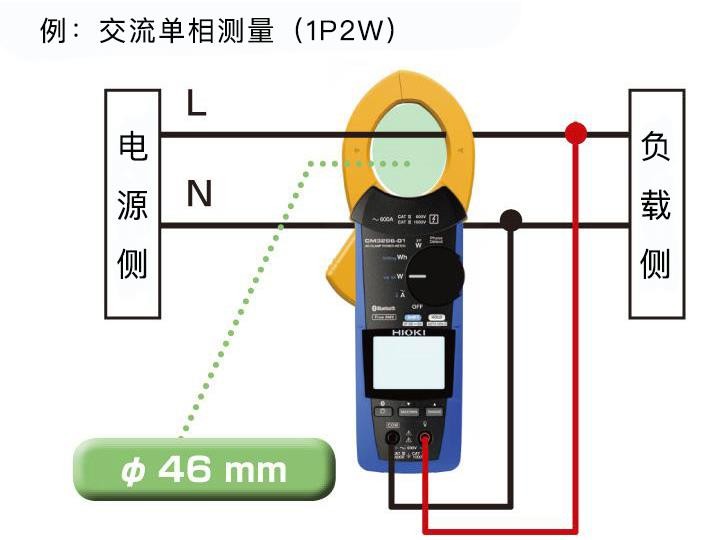

可以准确测量最小60mA的低电流的话从5W到最大600A下360kW的功率（单相功率时）测量线路
策略单相到平衡三相（推算值）的功率
（单相2线、单相3线、平衡三相3线、平衡三相4线）
*三相是指通过运算出来的推算功率值

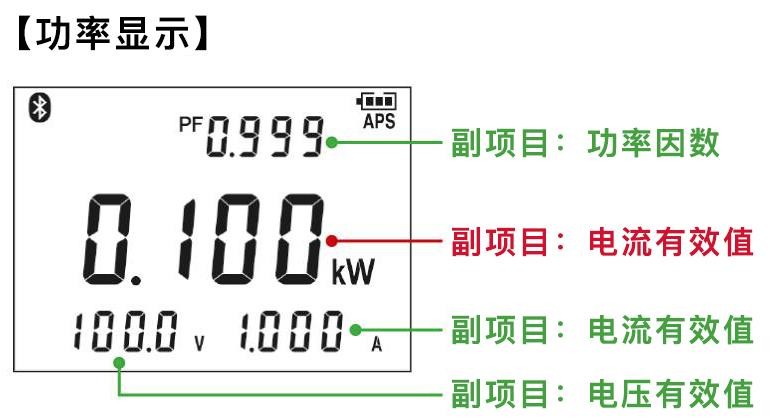

清晰的画面

相关项目和接线场所一起显示（主项目×1，副项目×3）

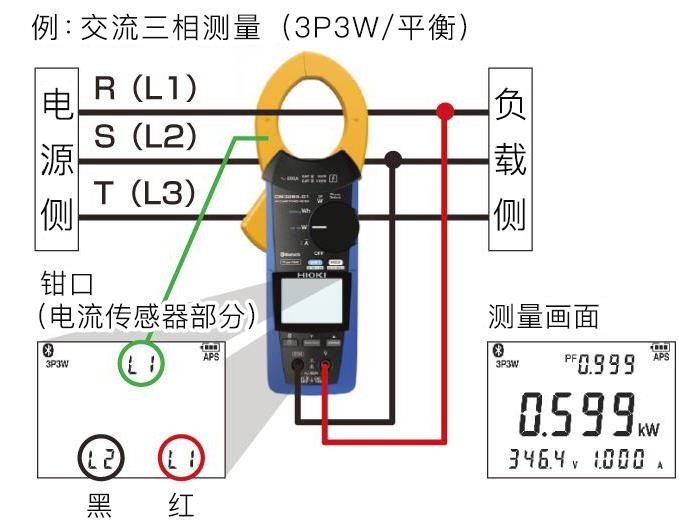

简单接线指南功能

进行三相的接线时，会在画面的上下显示接线场所的简单指南。

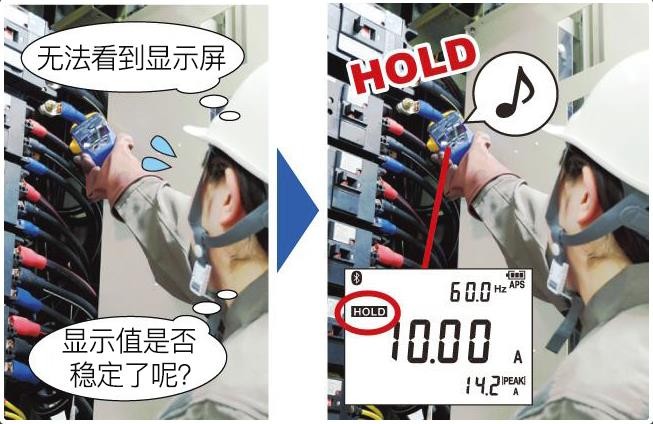

自动保持功能

测量值稳定后出现蜂鸣音，并自动保持显示值。
在较难看到显示屏，或较难按到保持按钮时非常有用。

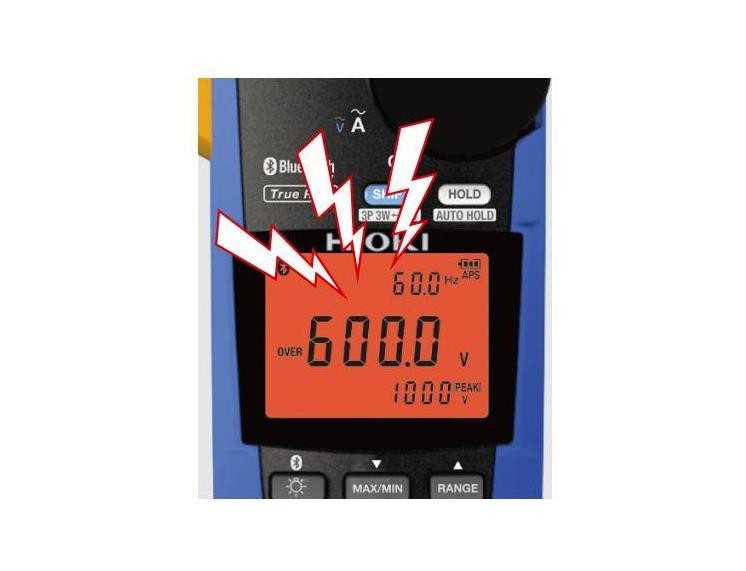

声音和光的双重警报功能

检测电流或电压过输入时，以红色背光灯和蜂鸣音发出警报，从而防止事故发生。

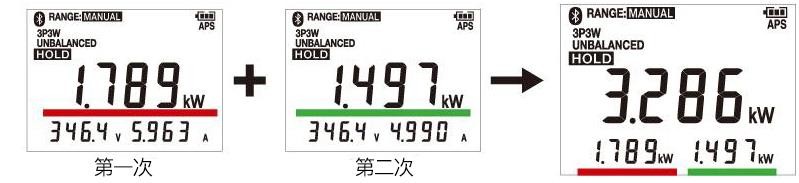

不平衡测量也简单完成

进行2次单相功率测量的话，会自动相加，能够测量三相3线的不平衡功率。（进行3次测量时可以测量三相4线）

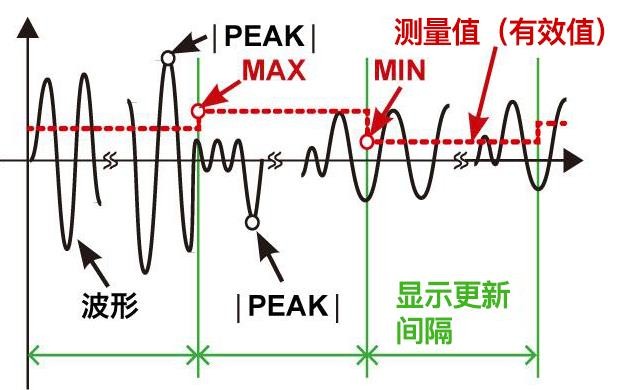

用于简单测量电源的变化

因为能够显示最大值（MAX）、最小值（MIN）、平均值（AVG），所以有助于掌握变化情况。也能测量波峰值（PEAK）的最大值，因此能够确认波峰值电平的变化。
适用于大口径、大电流测量

和选件中的钳式转换器9290-10组合，可以测量φ55 mm、80×20 mm的汇流排。可以测量AC1000A（5分钟最大1500A）的大电流。

基本参数（精度保证时间1年，调整后精度保证时间1年）

※1）从电流、电压的零交叉中求得的相位角
※2）谐波可以通过应用软件（GENNECT Cross）显示

测量线路	单相，三相（平衡，无波形畸变）
测量项目	电压、电流、电压/电流波形峰值、有功/视在/无功功率，功率因数，相位角※1，频率，简单单相电能【安装Z3210时※2】电压/电流谐波
电压量程	[测量范围]80.0 V～600.0 V，单量程，基本精度45-66 Hz:±0.7%rdg。 ±3 dgt.，（频率特性:45-1 kHz，真有效值）
电流量程	[测量范围]0.060-600.0 A，3档量程，基本精度45-66 Hz:±1.3%rdg。 ±3dgt.，（频率特性:45-1 kHz，真有效值）
功率量程	[単相] 0.005 kW?360.0 kW 基本精度: ±2.0% rdg. ±7 dgt. (50/60 Hz 功率因数=1) [平衡三相3线] 0.020 kW?623.5 kW 基本精度: ±3.0% rdg. ±10 dgt. (50/60 Hz功率因数=1) [平衡三相4线] 0.040 kW?1080 kW 基本精度: ±2.0% rdg. ±3 dgt. (50/60 Hz功率因数=1)
谐波	【安装Z3210安装时※2】电压、电流的30次谐波电平/含有率/总谐波畸变率
其他功能	[相位角※1]超前 -180.0°～延迟 179.9° [功率因数] -1.000 ～ 1.000 [谐波] 45.0Hz～999.9Hz 峰值，检相，最大/最小/平均值显示，自动保持，电表比较，不平衡三相功率推算显示等
防尘防水性	IP20 (完全干燥状态下的电压测量，钳口闭合时) IP54 (存放时)
电源	7号碱性电池 (LR03) ×2 连续使用时间:约25小时（未安装Z3210），约18小时（安装Z3210并进行无线通讯）其他条件:AC 100 A测量，背光灯关闭，23°C参考值
可测导体直径	φ46 mm，钳口尺寸:92 W × 18 D mm
体积及重量	65W × 241H × 35D mm, 450 g
附件	连接线L9257×1，７号碱性电池（LR03）×2，便携包C0203×1，使用说明书×2，使用注意事项×1

可使用无线的国家（CM3286-01）更新：2021/10/8

无线认证	奥地利、孟加拉国、比利时、巴西、保加利亚、加拿大、智利、中国、哥伦比亚、克罗地亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、格鲁吉亚、德国、希腊、香港、匈牙利、冰岛、印度、印度尼西亚、爱尔兰、以色列、意大利、日本、肯尼亚、韩国、拉脱维亚、列支敦士登、立陶宛、卢森堡、澳门、马耳他、缅甸、荷兰、挪威、秘鲁、菲律宾、波兰、葡萄牙、罗马尼亚、塞尔维亚、新加坡、斯洛伐克、斯洛文尼亚、西班牙、瑞典、瑞士、泰国、土耳其、英国、美国、越南

携带包

C0230是标配附件
